Монтаж ВРВ систем

Иллюстрация

Монтаж ВРВ систем – это комплекс работ по установке инженерных коммуникаций, обеспечивающих комфортные условия в зданиях. Включает проектирование, подбор оборудования, прокладку трубопроводов, монтаж вентиляции и подключение к источникам энергоснабжения. Качественный монтаж гарантирует надежность, энергоэффективность и долговечность систем.

Виды

VRV-системы делятся на два основных типа по количеству подключаемых внутренних блоков: двухтрубные и трехтрубные. Первые работают в одном режиме — либо на охлаждение, либо на обогрев для всех помещений одновременно. Это ограничение компенсируется простотой конструкции и меньшей стоимостью монтажа.

Трехтрубные системы сложнее, но функциональнее. Они позволяют одним внутренним блокам охлаждать воздух, а другим — нагревать, используя общий наружный блок. Такая схема идеальна для зданий с разнородными тепловыми нагрузками: например, когда солнечная сторона требует охлаждения, а теневую нужно подогревать.

Отдельная категория — системы с рекуперацией тепла. Они не просто перераспределяют энергию между зонами, но и утилизируют избыточное тепло из помещений, направляя его на подогрев других участков. Это снижает общее энергопотребление на 25–30% по сравнению с традиционными решениями.

Устройство

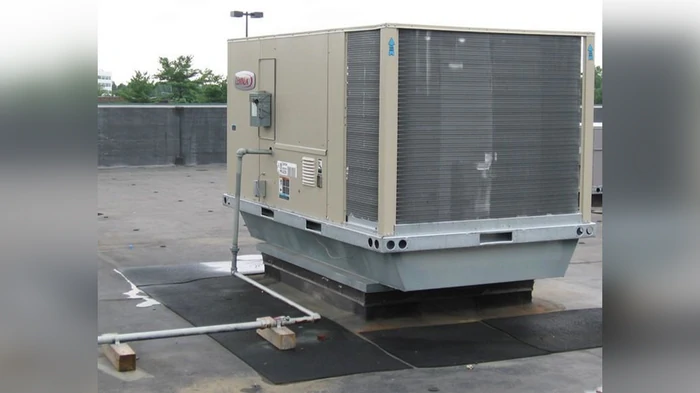

Сердце системы — наружный блок, объединяющий компрессор, теплообменник и управляющую электронику. Его мощность определяет максимальное количество подключаемых внутренних модулей. Современные модели используют инверторные компрессоры с плавной регулировкой производительности, что исключает скачки нагрузки и сокращает износ оборудования.

Внутренние блоки варьируются по типу монтажа:

• Кассетные — встраиваются в подвесной потолок, распределяя воздух через четырехсторонние диффузоры.
• Канальные — скрыты за отделкой и подают воздух через систему воздуховодов, что удобно для объектов с высокими требованиями к дизайну.
• Настенные — самые распространенные, с лаконичным дизайном и простой установкой.
• Напольные — монтируются у стены или в нишах, часто оснащаются поворотными жалюзи для равномерного распределения воздуха.

Трубопроводы из меди с теплоизоляцией соединяют блоки в единую сеть. Диаметр труб рассчитывается индивидуально — ошибки приводят к падению эффективности или поломке компрессора. Управление осуществляется через центральный пульт или интегрируется в систему умного дома, позволяя программировать сценарии для разных зон.

Проектирование VRV-систем начинается с теплового расчета помещений. Недооценка нагрузок ведет к хронической перегрузке оборудования, а завышенная мощность увеличивает стоимость и срок окупаемости. Трассировка трубопроводов требует минимизации изгибов — каждый лишний поворот снижает давление хладагента.

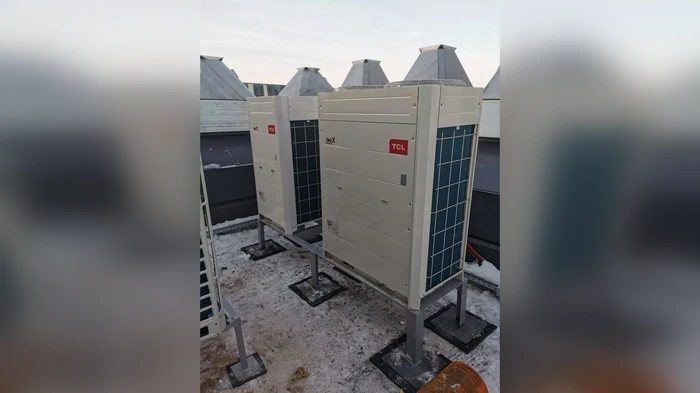

Монтаж наружного блока предполагает анализ несущей способности конструкций. Вибрации компрессора передаются на стены, поэтому обязательны антивибрационные крепления. Для длинных магистралей (свыше 50 м) добавляют промежуточные ресиверы, стабилизирующие давление.

Пусконаладочные работы включают вакуумирование трубопроводов для удаления влаги и воздуха, заправку хладагентом и калибровку датчиков. Ошибки на этом этапе — основная причина утечек и снижения КПД системы.

Грамотно спроектированная VRV-система работает 15–20 лет без серьезных вмешательств. Ключевое условие — регулярное обслуживание: чистка фильтров, контроль уровня хладагента и диагностика электроники. Вложения в качественный монтаж окупаются за 3–5 лет за счет снижения энергозатрат.
